【案例背景】某安裝公司承接一個干熄焦發電項目。工程內容：干熄焦系統、工業爐系統、熱力系統、電站、電氣、儀表及自動化控制系統。電站主廠房設計有1臺供檢修用電動雙橋梁式起重機(起重量32/5t，跨距16.5m)。

干熄焦的動力驅動設備：電機車、焦罐臺車和提升機(提升負荷87t，提升高度37.5m)。電機車負責將焦罐及焦罐臺車運至提升框架正下方，提升機負責焦罐提升并橫移至干熄爐爐頂，通過裝入裝置將焦炭裝入干熄爐內。

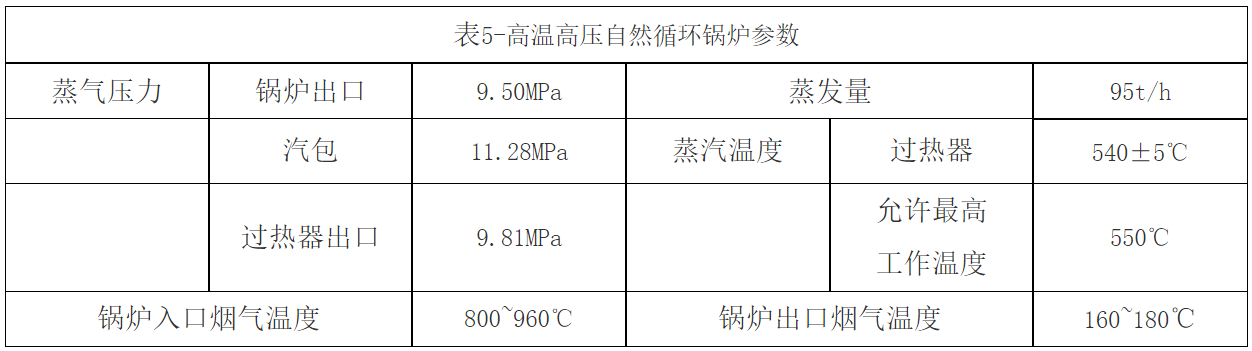

工程中配置1套高溫高壓自然循環鍋爐及輔助系統，同時配套發電機組及輔助系統，利用鍋爐產生的高溫高壓蒸汽發電，高溫高壓自然循環鍋爐參數見表5。

安裝公司項目部進場后，進行各項準備工作。根據施工圖紙及相關資料，對工程中可能涉及的特種設備及危險性較大的分部分項工程進行了識別，由項目經理組織相關技術人員編制了項目施工組織設計和分部分項工程專項施工方案。

提升機框架主梁上平標高為+60.00m，為提高施工效率、保證施工安全，在提升框架施工前，需先安裝一臺建筑塔吊(最大起重量25t)進行提升框架構件的吊裝。項目部按《建筑起重機械安全監督管理規定》要求，在施工所在地建設主管部門辦理了施工告知。

提升機安裝在提升框架頂部主梁軌道上。提升框架主梁是鋼制焊接箱型結構，框架中部設有水平支撐及前刀撐：鋼結構連接采用扭剪型高強度螺栓。

冷焦排出裝置重量8.98t，安裝于干熄爐底部。由于場地原因，冷焦排出設備卸車后只能放在距離干熄爐爐底中心8m距離的地方，無法用吊車將設備吊裝就位。施工班組利用滾杠、拖排、枕木及手拉葫蘆等工具，完成了冷焦排出裝置的水平運輸工作。

【問題】

1.本工程有哪幾臺設備安裝需編制安全專項施工方案并進行專家論證?說明理由。

2.項目部在建筑塔吊安裝前，辦理安裝告知的做法是否正確?說明理由。

3.高強度螺栓連接副在安裝前需做哪些試驗?高強度螺栓終擰合格的標志是什么?

4.如何使用背景中的工具實施冷焦排出裝置的水平運輸工作?

5.計算鍋爐整體水壓試驗壓力。鍋爐水壓試驗時，對設置的壓力表有哪些要求?

【參考答案】

1.電動雙梁起重機和提升機安裝需要編制專項施工方案并進行專家論證。(2分)

理由：起重量300kN(30t)及以上的起重機安裝和拆卸工程屬于超危大工程，需要編制專項施工方案并進行專家論證。(4分)

2.不正確，起重機最大起重量25t，起升高度超過60m。屬于特種設備，安裝前應書面告知直轄市或者設區的市級人民政府負責特種設備安全監督管理的部門，而項目部向建設主管部門辦理了施工告知不正確。(6分)

3.(1)抗滑移系數試驗。(3分)

(2)終擰以擰斷螺栓尾部梅花頭為合格。(3分)

4.①將設備吊裝至拖排滾杠上(1.5分)

②手拉葫蘆掛鉤固定在建筑物上(1.5分)

③將葫蘆鋼絲繩掛鉤掛在設備上(1.5分)

④通過手拉拉鏈配合枕木撬動至指定安裝位置。(1.5分)

【解析】本題考察利用已有建筑物吊裝，課本例題原圖

5.(1)11.28Mpa×1.25=14.1MPa(2分)

(2)試驗用壓力表已經校驗合格并在檢驗周期內(1分)，其精度不得低于1.6級(1分)，表的滿刻度值應為被測最大壓力的1.5~3倍(1分)，壓力表不得少于兩只。(1分)
