【背景資料】某公司中標石化廠柴油加氫裝置施工承包項目，其中新氫壓縮機2臺，為對置式活塞機組，散件到貨，現場清洗組裝。機組安裝采用聯合基礎，壓縮機曲軸箱采用預埋活動地腳螺栓錨板的方式，減速箱和電動機的地腳螺栓采用預留孔方式。

在設備安裝前，安裝隊查驗了壓縮機機組的基礎，主要檢查項目：基礎的坐標位置，不同平面的標高，平面外形尺寸，凸臺上平面外形尺寸，預埋活動地腳螺栓錨板的標高，預留地腳螺栓孔的中心線位置。質量工程師檢查時，發現有重要項目未查，要求安裝隊補充完善。

壓縮機曲軸箱找平找正后，安裝厚壁滑動軸瓦，用涂紅丹的方式檢查了瓦背與軸承座孔的接觸情況;將清洗干凈的曲軸軸頸涂上紅丹，就位在下軸瓦上;扣蓋上軸瓦，在未擰緊螺栓時，檢查上下軸瓦接合面。

曲軸箱固定后，以曲軸箱為基準，安裝盤車器、減速箱、電動機等，設備找正固定后，開始配管工作。安裝工程師就設備配管進行了專項技術交底，強調了法蘭密封面檢查、無應力配管的監測方法。

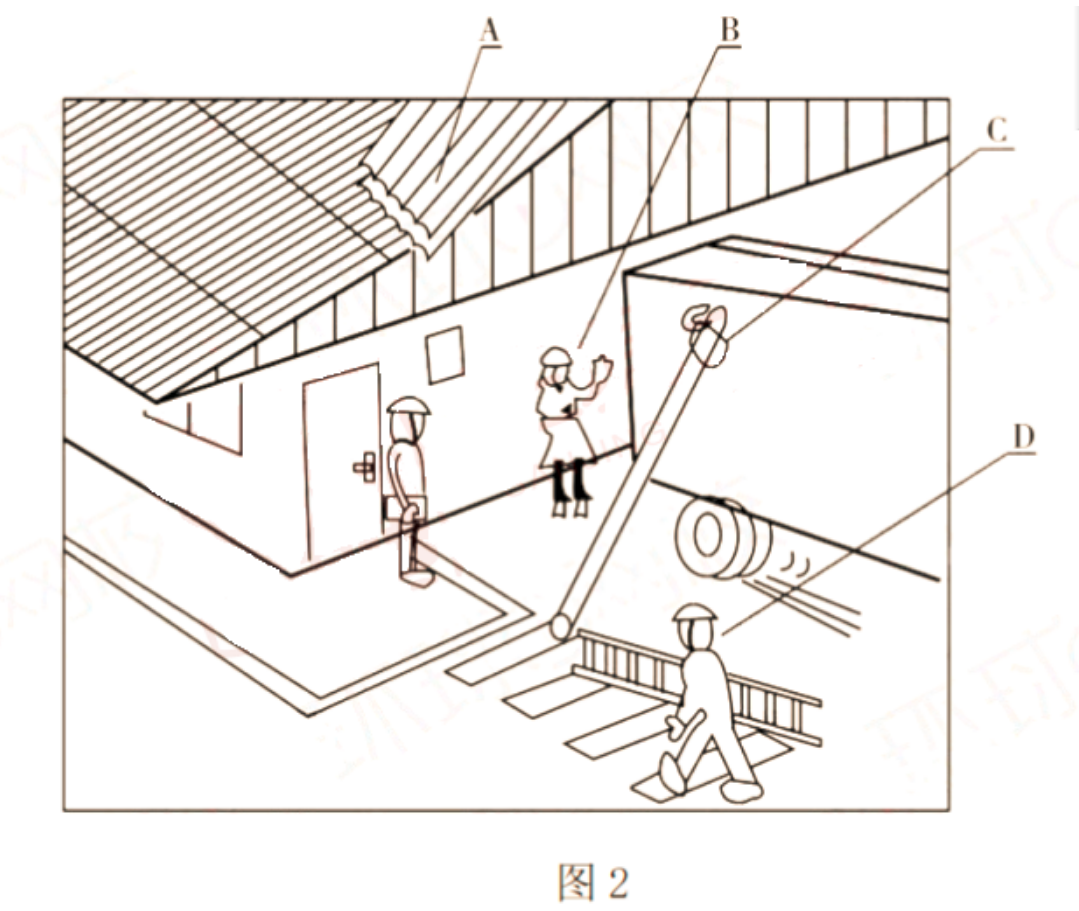

在定期的安全培訓中，安全工程師將本項目中出現的幾種違反安全規定的情況畫成施工現場示意圖(見圖2)，要施工人員對照識別。

【問題】

1.安裝隊還需補充檢查壓縮機機組基礎的哪些重要項目?

2.檢查軸瓦內孔與軸頸時，哪項內容應符合隨機文件的規定?應使用何種工具檢查上下軸瓦的接合面?接合面的合格標準是什么?

3.法蘭安裝時的密封面不得有哪些缺陷?設備與管道法蘭連接時應檢驗法蘭的哪兩個參數?應用什么測量工具在何處監測機組的位移情況?

4.指出圖2中A、B、C、D各點分別存在哪些安全隱患?

【參考答案】

1. 安裝隊還需補充檢查：凸臺上平面凹穴尺寸，平面的水平度，基礎立面的鉛垂度，預留地腳螺栓孔的深度和孔壁鉛垂度;預埋活動地腳螺栓錨板的位置。(5分)

(設備基礎混凝土強度的驗收、設備基礎外觀質量檢查驗收、設備基礎常見質量通病)

2.(1)瓦背與軸承座孔的接觸要求、上下軸瓦中分面的接合情況、軸瓦內孔與軸頸的接觸點數應符合隨機技術文件規定;(3分)

(2)應使用塞尺檢查上下軸瓦的接合面;(1分)

(3)接合面的合格標準：用0.05mm塞尺從外側檢查上下軸瓦接合面，任何部位塞入深度應不大于接合面寬度的1/3。(1分)

3. 法蘭安裝時的密封面劃痕、斑點等缺陷;(2分)

設備與管道法蘭連接時應檢驗法蘭的平行度、同軸(心)度;(2分)

應用百分表在聯軸節處監測機組的位移情況。(1分)

4. A處: 瓦材堆放不安全(易墜落)，造成高處墜落，物體打擊。(1分)

B處: 作業現場人員穿裙子、高跟鞋;人員立于倒行的車輛正后方指揮倒車(容易被車輛撞夾到)(2分)

C處: 吊裝作業現場無人監護、吊裝作業后吊鉤未升高、吊鉤防脫落卡損壞(1分)

D處: 其他人員在起吊作業面下穿行、搬運長梯應由兩人分兩端抬運(1分)
