案例(一)

【背景資料】

【缺圖】某引水隧洞工程為平洞，采用鉆爆法施工，由下游向上游開挖。鋼筋混凝土襯砌采用移動模板澆筑，各工作名稱和邏輯關系如表1，經監理批準的施工進度計劃如圖1-1

圖1-1

事件一：工程如期開工，A完工后，因其它標段的影響(非承包人的責任)，D工作開始時間推遲。經發包人批準監理人通知承包人，工作B、C正常進行，G工作不受影響。D工作暫停，推遲開工135天，要求承包人調整進度計劃。承包人提出上下游相向開挖的方法，進度計劃如圖1-2。其中C1為C工作剩余時間，K表示暫停時間。發包人和承包人簽訂補充協議，約定工期不變，發包人支付趕工費用108萬元，提前完工獎勵1.5萬元/天，推遲完工處罰1.5萬元/天。

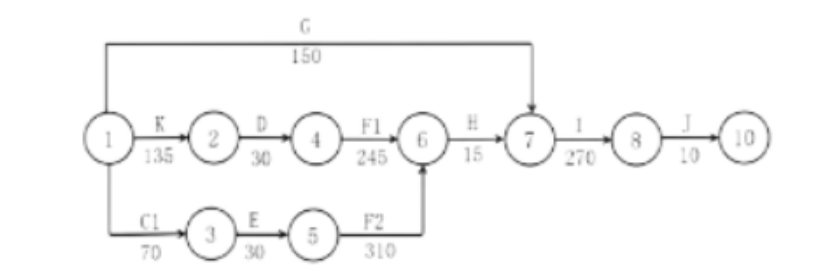

圖1-2

事件二：上游開挖中，由于未及時支護，導致塌方。共處理塌方石方450m3，耗時8天。承包人以地質不良為由，向發包人提出49500元(450m3，110元/m3)的費用及工期索賠。

事件三、當上下游距離小于L1時，爆破時對向開挖面的人員應撤離，當距離小于L2時，上游停止開挖，由下游向上游貫通。

事件四：對工期進行檢查發現，工作H結束時間推遲10天，工作I實際持續工作為254天，工作J實際持續時間為6天。

【問題】

1.水工地下洞室除了平洞，還有哪些形式?夾角分別是多少?【4分】

2.指出圖1-2中F1、F2分別代表什么，并指出關鍵工作。【4分】

3.事件二中承包人的要求是否合理，并指出理由?！?分】

4.分別寫出L1、L2代表數值?！?分】

5.根據事件四，計算實際總工期，對比合同工期是提前還是推遲?并計算發包人應支付承包人的費用?！?分】

【參考答案】

1.傾角小于等于6°位平洞;傾角6°~75°為斜井(6-48°緩斜井，48-75°斜井)，傾角大于等于75°為豎井。

2.(1)F1下游隧洞開挖、F2上游隧洞開挖

(2)關鍵線路：①→③→⑤→⑥→⑦→⑧→⑨。

3.承包人的要求不合理，

理由：導致塌方的原因是未及時支護，屬于承包人自身原因。

4.L1：30米;L2：15米

5.(1)10+20+70+30+310+15+10+254+6=725(天)

(2)對比合同工期735天，提前10天;

(3)發包人應支付承包人的費用：108+1.5×10=123萬元。
