?第 3 章 施工進度管理

【考點 1】施工進度影響因素

最大的干擾因素：人為因素。

1.相關單位影響(建設、勘察設計、監理、供應單位)

2.有關協作部門及社會環境影響

節假日交通、停水停電、斷路、經濟制裁、通貨膨脹等。

3.自然條件影響(不明的地質條件、水文氣象等)

4.施工單位自身因素影響

施工技術因素：施工方案不當、施工設備不配套等。

組織管理因素：向有關部門提出各種申請審批手續的延誤、組織協調不力等。

【考點 2】施工進度計劃系統及表達形式

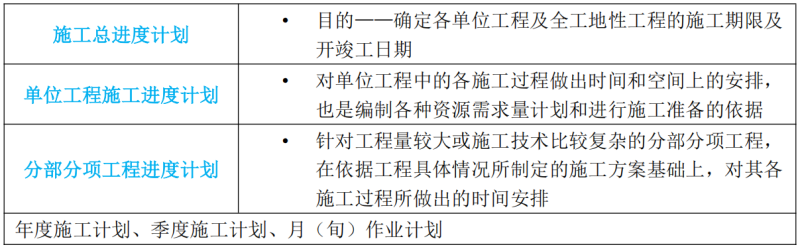

1.施工進度計劃系統

2.施工進度計劃表達形式

1)橫道圖

該計劃直觀地表明各項工作的開始時間、完成時間、持續時間，以及整個工程項目的總工期。

2)網絡圖

由箭線和節點組成的，用來表示各項工作及其邏輯聯系的有向、有序的網狀圖形。

【考點 3】流水施工特點

【考點 4】流水施工參數

1.工藝參數

1)施工過程 n

工程對象劃分為若干個施工過程。

2)流水強度

流水強度是指流水施工的某施工過程(專業工作隊)在單位時間內所完成的工程量(流水能力或生產能力)。

如：澆筑混凝土施工過程的流水強度是指每工作班澆筑的混凝土立方數工藝參數：流水強度、施工過程?？臻g參數：施工段、工作面。

2.空間參數：空間布置上開展?fàn)顟B(tài)的參數“面、段”

1)工作面-活動的空間

劃分依據：單位時間內完成的工程量、安全施工的要求;

影響對象：專業工作隊的生產效率。

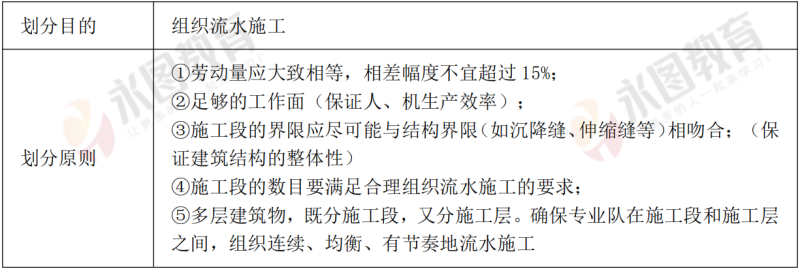

2)施工段(流水段)-m

施工段或流水段——平面上劃分成若干個勞動量相等或大致相等的施工區段。

時間參數：流水步距、流水節拍、流水施工工期

3.時間參數：在時間安排上所處狀態的參數

【考點 5】工程網絡計劃技術

時間參數及其相互關系

1.網絡計劃中的時間參數

1)工作持續時間和工期

(1)工作持續時間  Di-j、Di

指一項工作從開始到完成的時間。

(2)工期(T)：完成一項任務所需的時間

計算工期 TC-根據網絡計劃時間參數計算而得。

要求工期 Tr-任務委托人提出的指令性的工期(合同工期)。

計劃工期 Tp-作為項目實施目標的工期(目標工期)。

當規定了要求工期，計劃工期≤要求工期 Tp≤Tr

未規定要求工期時，可令計劃工期=計算工期 Tp=TC

2)六個時間參數

最早開始時間(ESi-j、 ESi)

最早完成時間(EFi-j、 EFi)

最遲開始時間( LSi-j、 LSi)

最遲完成時間( LFi-j、 LFi)

總時差(TFi-j、 TFi)

自由時差(FFi-j、 FFi)

E-early 早;

S-start 開始;

L-late 最遲;

F-finish 完成;

F-free 自由

工作的最早開始時間是指在其所有緊前工作全部完成后，本工作有可能開始的最早時刻。

工作的最遲完成時間是指在不影響整個任務按期完成的前提下，本工作必須完成的最遲時刻。

最遲交卷時間：10：00

3)節點最早時間和最遲時間

節點最早時間——以該節點為開始節點的各項工作的最早開始時間 ETi ;

節點最遲時間——以該節點為完成節點的各項工作的最遲完成時間 LTj。

4)相鄰兩項工作之間的時間間隔

相鄰兩項工作之間的時間間隔是指本工作的最早完成時間與其緊后工作最早開始時間之間可能存在的差值。

(LAGi，j)

LAGi，j=緊后工作的最早開始時間-本工作的最早完成時間

2.雙代號網絡計劃時間參數的計算

1)最早開始時間和最早完成時間的計算

◆起點節點為開始節點的工作，最早開始時間=0

◆其他工作

最早開始時間=max 緊前工作最早完成時間

◆最早完成時間=最早開始時間+工作的持續時間

2)確定計算工期

以網絡計劃的終點節點為箭頭節點的各個工作的最早完成時間的最大值。

當無要求工期的限制時，計劃工期 Tp =計算工期 TC。

3)最遲開始時間和最遲完成時間的計算

◆ 以網絡計劃的終點節點為箭頭節點的工作的最遲完成時間

最遲完成時間=計劃工期

◆ 其他工作

最遲完成時間=min 緊后工作最遲開始時間

◆ 最遲開始時間=最遲完成時間-持續時間

4)總時差和自由時差的計算

◆ 總時差：在不影響總工期的前提下本工作可以利用的機動時間。

總時差=最遲完成時間-最早完成時間

總時差=最遲開始時間-最早開始時間

◆ 自由時差：在不影響緊后工作最早開始時間的前提下，本工作可以利用的機動時間自由時差=min 緊后工作最早開始時間-本工作的最早完成時間(有緊后工作)

無緊后工作，自由時差=計劃工期-本工作最早完成時間

【考點 6】實際進度與計劃進度比較方法

1.橫道圖比較法

將實際進度收集到的數據，經加工整理后直接以橫道線平行繪于原計劃的橫道線下方，形象直觀反映實際進度、計劃進度及偏差。

2.S 曲線比較法

3.前鋒線比較法

主要適用于時標網絡計劃。

前鋒線：指在施工進度時標網絡計劃上，從檢查時刻的時標點出發，用點劃線依次將各項工作實際進展位置點連接而成的折線。

【考點 7】施工進度計劃調整方法及措施

1.壓縮某些工作的持續時間

不改變施工進度計劃中工作之間的邏輯關系，通過采取增 加資源投入、提高勞動效率等措施，來縮短某些工作的持續時間，以達到加快施工進度、縮短工期的目的。

【被壓縮工作應滿足的條件】

①位于關鍵線路和超過計劃工期的非關鍵線路上的工作;

②持續時間可被壓縮的工作。

2.改變某些工作間的邏輯關系

當施工進度計劃中影響后續工作(后續工作的拖延有限制時)及總工期的工作之間邏輯關系允許改變時，可以通過改變其邏輯關系，將順序作業的工作改為平行作業、搭接作業或分段組織流水作業等，均可有效縮短工期。
