?濕式、干式系統的組件

濕式與干式系統都屬于閉式系統，均由閉式噴頭、報警閥組、水流報警裝置(水流指示器或壓力開關)等組件，以及管道、供水設施等組成。同濕式系統相比，干式系統傳輸噴頭開放信號的介質由有壓水改為有壓氣體，干式系統中干式報警閥組替代了濕式系統中的濕式報警閥組，同時還增設了充氣和氣壓維持裝置。

1、閉式噴頭

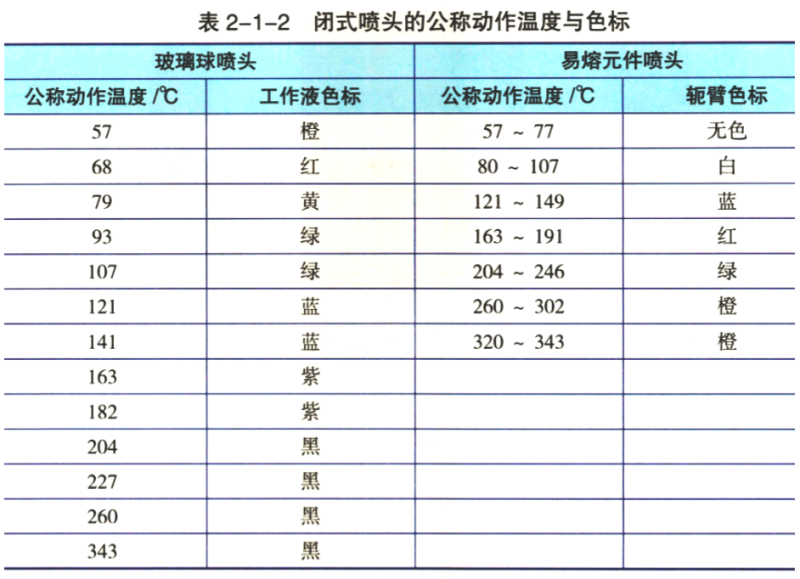

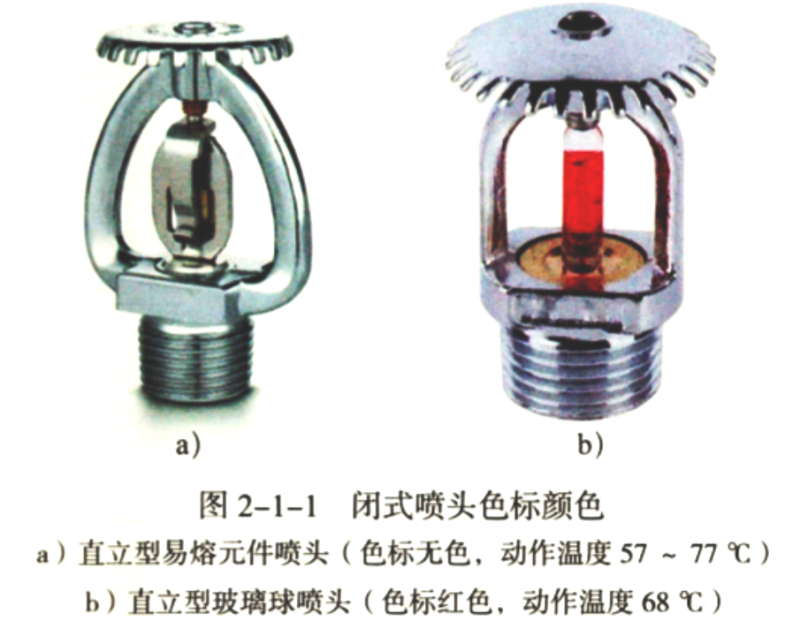

閉式噴頭即閉式系統的灑水噴頭，其噴水口平時被熱敏感元件組成的釋放機構封閉，火災發生時由于熱的作用，熱敏感元件能在預定的溫度范圍內自行啟動，從而釋放有壓水滅火。閉式噴頭的熱敏元件分為易熔元件、玻璃球兩種，閉式噴頭的公稱動作溫度通常高于環境最高溫度30℃，閉式噴頭的公稱動作溫度與色標見表2-1-2.常用的閉式噴頭有公稱動作溫度68℃(色標為紅色)、93℃(色標為綠色)的玻璃球噴頭，易熔元件噴頭使用相對較少。常見的閉式噴頭色標顏色如圖2-1-1所示。

2、水流指示器

水流指示器是用于自動噴水滅火系統中將水流信號轉換成電信號的一種報警裝置，功能是及時報告發生火災的部位，如圖2-1-2所示。一般每個防火分區、每個樓層均應設水流指示器。

3、末端試水裝置

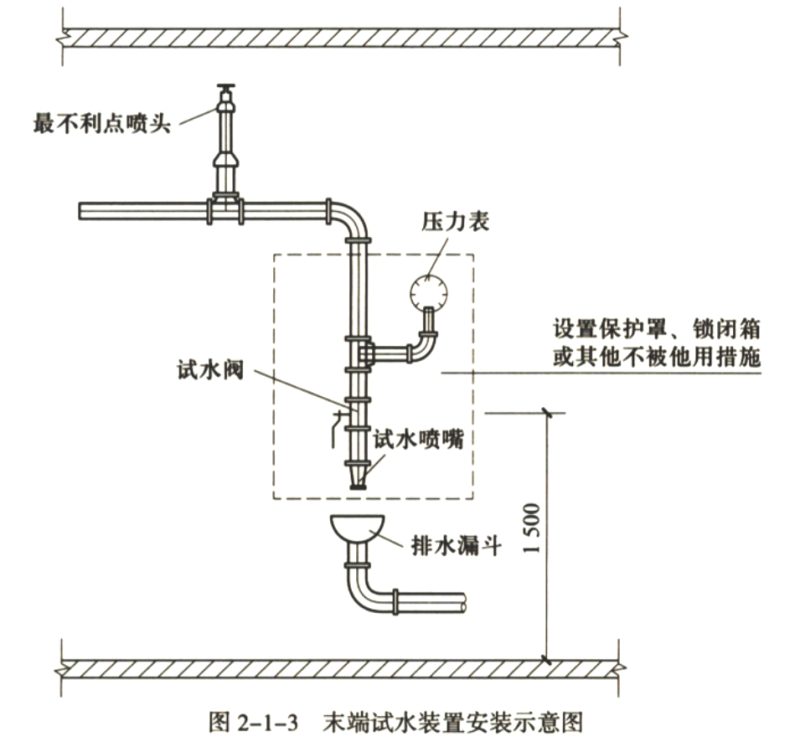

末端試水裝置如圖2-1-3所示，是由試水閥、壓力表、試水噴嘴及保護罩等組成，用于監測自動噴水滅火系統末端壓力，并具備檢驗系統啟動、報警及聯動等功能的裝置。

4、報警閥組

報警閥組在濕式與干式系統中主要作用有：

(1)接通或關斷報警水流;

(2)噴頭動作后報警;

(3)水流將驅動水力警鈴和壓力開關報警;

(4)防止水倒流。濕式系統應采用濕式報警閥組，干式系統應采用干式報警閥組。

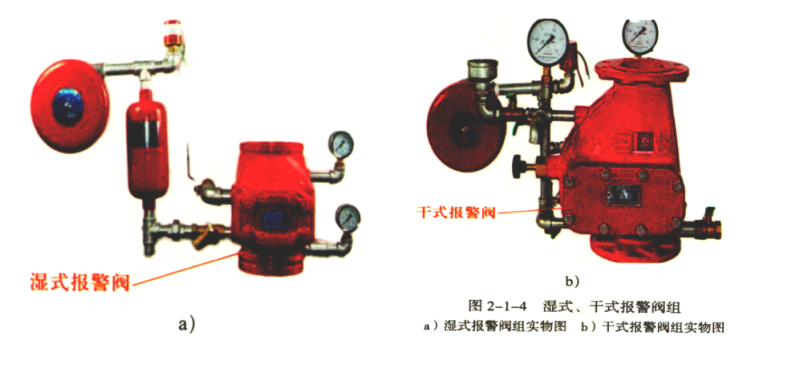

濕式報警閥組和干式報警閥組如圖2-1-4所示。

(1)報警閥

濕式報警閥組的核心組件是濕式報警閥。濕式報警閥是只允許水流入濕式滅火系統并在規定壓力、流量下驅動配套部件報警的一種單向閥，如圖2-1-4a所示。干式報警閥組的核心組件是干式報警閥。干式報警閥是自動噴水滅火系統中的一種控制閥門，是在其出口側充以壓縮氣體，當氣壓低于某一定值時能使水自動流入噴水系統并進行報警的單向閥，如圖2-1-4b所示。

(2)延遲器

延遲器是可最大限度地減少因水源壓力波動或沖擊而造成誤報警的一種容積式裝置。延遲器通常安裝在濕式報警閥通向壓力開關、水力警鈴的報警管路上，是濕式報警閥組的主要組件之一，如圖2-1-5a、b所示。

(3)壓力開關

壓力開關是一種水力驅動的壓力傳感裝置，其作用是將系統中的水壓信號轉換為電信號，是報警閥組的主要組件之一?；馂?zāi)發生時，報警閥組壓力開關(見圖2-1-5a、c)應能直接聯鎖啟動噴淋水泵并向消防控制室反饋其動作信號。

(4)水力警鈴

水力警鈴是一種能發出聲響的水力驅動報警裝置，通常安裝在延遲器后端(見圖2-1-5a、d)，是報警閥組的主要組件之一。

5、消防供水設施

對于濕式、干式系統而言，消防供水設施包括消防水源、消防水池、高位消防水箱、增(穩)壓設施、消防水泵和消防水泵接合器等，其作用就是向濕式、干式系統提供保證滅火成功的水量和水壓。消防供水設施是濕式、干式系統的重要組件。

6、供氣設施

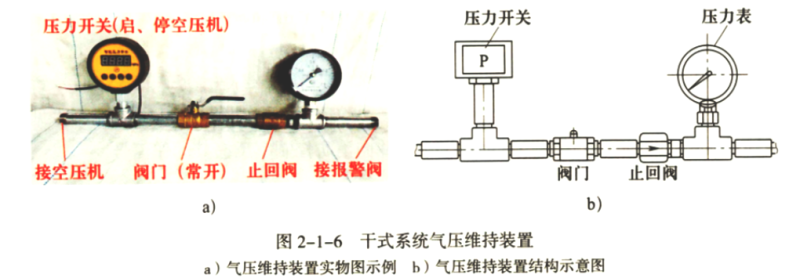

與濕式系統不同，干式系統中還應設置充氣和氣壓維持裝置，其作用是向系統側管網充氣和保持系統側管網內氣壓。干式系統氣壓維持裝置如圖2-1-6所示。不同廠家、型號的產品配置略有不同，但均應滿足干式系統的功能要求。

7、快速排氣裝置

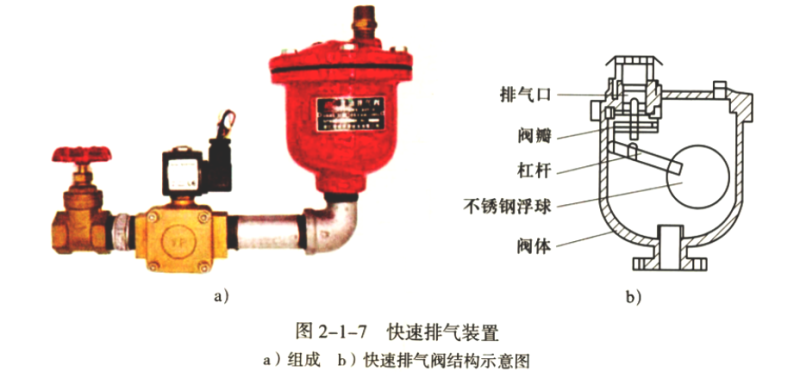

快速排氣裝置由快速排氣閥(也稱自動排氣閥)、電動閥、閥門等組成，如圖2-1-7所示。當確認火災發生時，干式系統噴頭動作后，快速排氣裝置可以快速排出系統管網中的氣體，使干式報警閥盡快動作，水源快速進入供水管網噴水滅火。
